CHF. 19'900.00

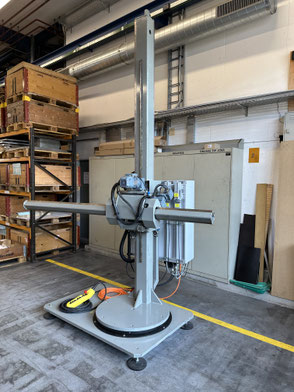

Beschreibung:

Bodenplatte in massiver Stahlblechkonstruktion

1000 x 1500 x 30 mm, einschließlich stufenlos verstellbarer

Schwenkeinrichtung 360° mit klemmbarer Arretierung.

Hubsäule in Stahlhohlprofilkonstruktion 170 mm x 170 mm x 15 mm einschließlich geschliffenen Führungen.

Ausleger in Stahlhohlprofilkonstruktion 100 mm x 100 mm x 8 mm einschließlich geschliffenen Führungen sowie

stirnseitiger Montageplatte mit Gewindebohrungen.

Kreuzwagen in massiver Stahlblechkonstruktion mit Kugelumlaufführungen für die Horizontal- und

Vertikalverstellung des Auslegers.

Hubantrieb motorisch über einen DS-Schneckengetriebemotor mit Elektromagnetbremse, Duplexkette, Umlenkräder und Fallsicherung.

Auslegerantrieb motorisch über

DS-Schneckengetriebemotor mit Antriebsritzel und Zahnstange.

Stufenloser Regelung mittels Frequenzumrichter.

Endschaltersteuerung für die automatische Abschaltung der Antriebsmotoren in ihren jeweiligen Endlagen.

Steuerung in separatem Schaltkasten mit allen elektrischen Bauteilen und Bedienelementen auf der Rückseite

der Hubsäule mitdrehend montiert. Energiezuführung über Kunststoffkabelschleppketten.

Fernbedienung in Form einer Handsteuerbirne mit Drucktaster für Hubverstellung Auf-Ab, Drucktaster für

Auslegerverstellung Vor-Aus-Zurück, Schnell-Langsam und Pilztaster Not-Aus.

Der Auslegerantrieb und der Hubantrieb erfolgt über einen SEW-Getriebemotor, mit externer Ansteuerung mittels

Steuerbirne.

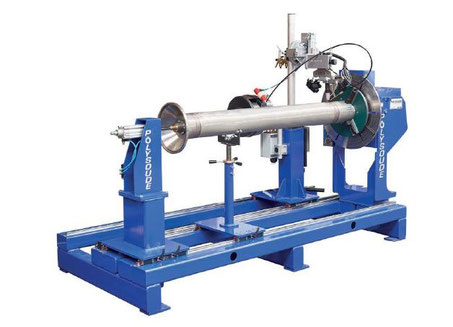

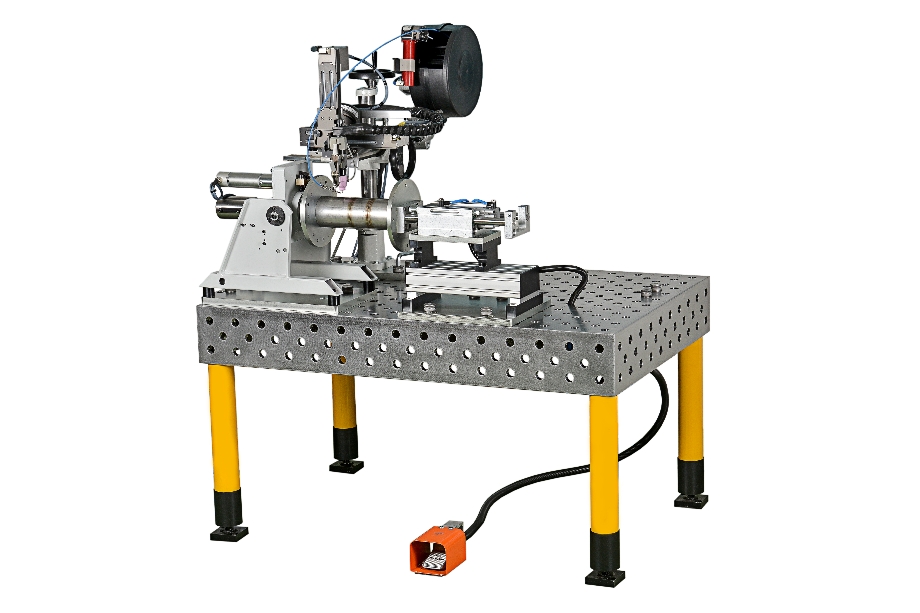

Beschreibung:

Basierend auf einer geschweißten bzw. geschraubten Stahlblechkonstruktion wird ein Drehwerk mit 300 Kg Belastbarkeit und Schnellspannfutter auf einem mit Linearführung verssehenden Grundrahmen aufgebaut.

Auslegung für den Schweißbereich Ø60,3 – Ø406 mm. Andere Schweißbereiche und Details auf Anfrage).

Angesteuert wird die Anlage durch die Polysoude P6-4 Smart-Welding-Station.



Geschweißte bzw. geschraubte Stahlblechkonstruktion

- Grundrahmen in Abmessung 2.500 x 1.100 mm

- Drehwerk mit Gleichstrom-Antrieb und Schnellspannfutter

- Kippverstellung für das Drehwerk mit Handkurbel

- Brennerstativ manuell verstellbar in XYZ

- Brennereinheit mit Linearschlitten für automatisierte Brennerabstandsregelung und Brennerpendelung

- Schlauchpaket in kuppelbarer Ausführung

- 1 St. Kaltdrahteinheit kpl.

- 1 St. Rohrauflagen, höhen- und längsverstellbar

- 1 St. Reitstock mit Lünette



- Polysoude P6-4 Smart Welding-Station mit Zubehör
